コンクリート補修・補強用繊維シート
２方向アラミド繊維シート
FF System製品
概要
しなやかで強靭な非導電・非磁性、
高い切創抵抗の補強用繊維シート
アラミド繊維シートは、強靱・柔軟でフィラメントが折れにくいなどの特長をもつ、コンクリート構造物の補修・補強用繊維シートです。含浸接着樹脂により既設コンクリート部材に接着するとともに繊維間を結合し補強します。
有機繊維で非導電性のため磁場による影響や電気障害を起こしません。
その他の災害応急復旧・国土強靭化対策工法・資材はこちらをご覧ください。
特長
- 非導電性で鉄道・地下鉄・電気室等電気事故が懸念される現場での施工に最適です
- 2方向に繊維を配し、1回の貼付けでタテヨコ2方向を補強します（2方向タイプ）
- 施工性に優れ、重機の使用もなくオフィスなどの「居ながら施工」も可能です
- 化学的安定性に優れ、塩害対策、耐酸・耐アルカリ対策としての補修・補強に最適です（アラミド2）
適用例

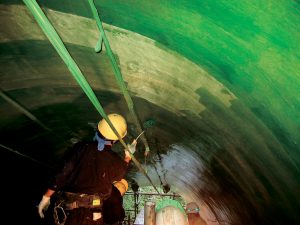

- トンネル覆工はく落防止
- コンクリート高架橋補修
- コンクリート構造物のひび割れ・はく落対策
規格・特性
アラミド繊維シート(2方向) 品番/規格
| 品名 | FFシート | |||
|---|---|---|---|---|
| 品番 | AW10/10 | AW20/20 | AW30/30 | AW40/40 |
| 繊維の種類 | アラミド1 | |||
| 構造 | 平織り | 平織り | 平織り | 平織り |
| 保証耐力(t/m) | 10/10 | 20/20 | 30/30 | 40/40 |
| 目付量(g/m2) | 180 | 330 | 490 | 650 |
| 引張強度(N/mm2) | 2,060以上 | |||
| 引張弾性率(kN/mm2) | 118 | |||
| 設計厚さ(縦)(mm) | 0.062 | 0.095 | 0.146 | 0.193 |
| 設計厚さ(横)(mm) | 0.062 | 0.095 | 0.146 | 0.193 |
| 幅(mm) | 1000 | |||
| 長さ(m) | 50 | |||
関連カタログダウンロード
図面・技術資料等ダウンロード
| 名称 | ファイル |
|---|---|
| FFシステム技術資料（PDF） | ダウンロード |
