注入式接着系あと施工アンカー（有機系）
タイトロック®Ⅱ TL-410
概要
あらゆるアンカー筋に対応する
カートリッジ注入型接着系あと施工アンカー

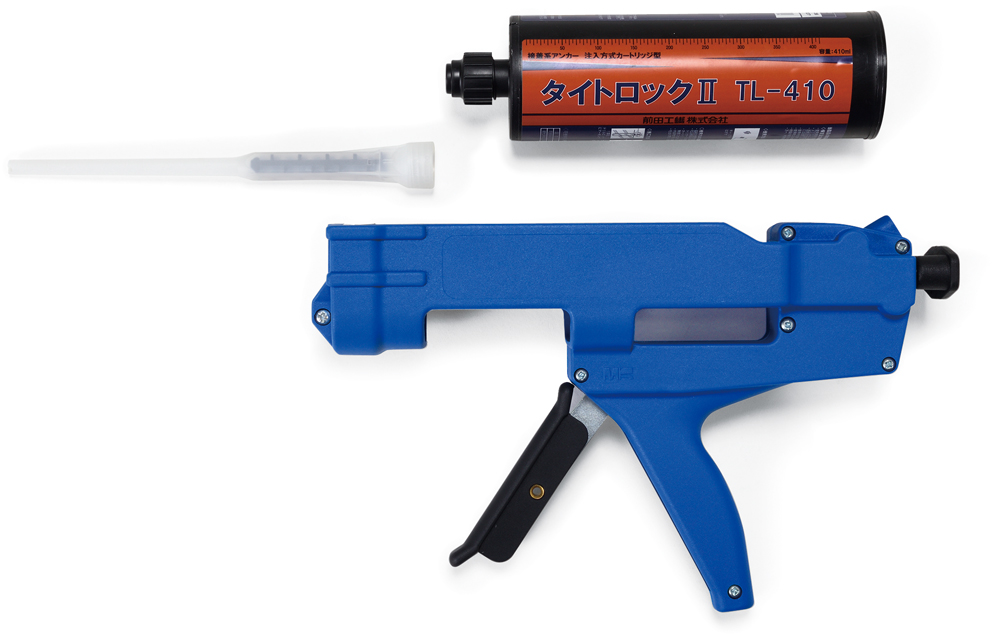

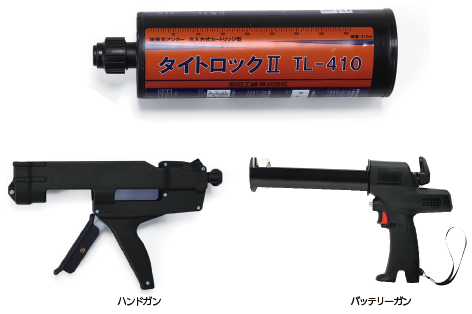

タイトロックⅡ TL-410は、スチレンフリーエポキシアクリレート樹脂の主剤と硬化剤を専用ガンで注入・施工するカートリッジ型の接着系あと施工アンカーです。穿孔後ハンマードリル等の器具無しでアンカー筋の固着作業が可能なため、カプセルタイプでは困難であったL字筋など様々な形状のボルト・異形棒鋼などに使用できます。

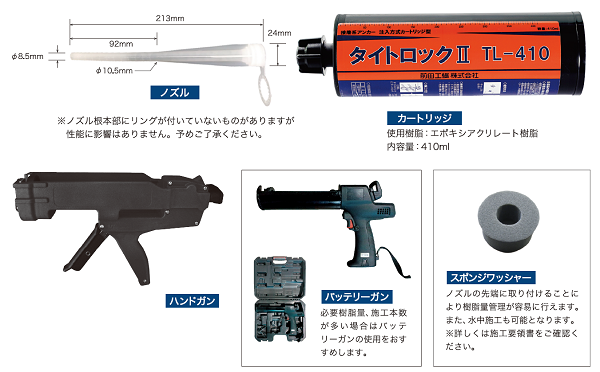

製品構造
特長
- 水中施工可能（詳細はボルトメイト総合技術資料をご確認のうえ、 使用ください）
- JWWA浸出試験合格品
- 「優良住宅部品認定基準墜落防止手すりに使用する改修用アンカー」ベターリピンクによるデータ取得済
- JCI-S-013(JCI基準 付着力試験による接着系あと施工アンカー部の耐アルカリ試験方法）実施済
- エポキシアクリレート樹脂の採用により低温でも硬化
- スチレンなどの揮発性物質を含まないため、嫌な臭いを低減
- 横向き／上向き施工にも対応
- 幅広いサイズのボルトや異形棒鋼に対応可
適用例
- あと施工アンカー全般
- 定着アンカー
- 差筋アンカー（Ｌ型、Ｊ型、Ｕ型）
- 機械据え付け用アンカー
- コンクリート、石材、金属などの接着
- 機械基礎アンカー
- 手摺・フェンス支持
規格・特性
製品性能
| 使用 異形棒鋼 ボルト |
穿孔条件 径×深さ (mm) |
必要樹脂量 (ml) |
カートリッジ1本当たりの 施工可能本数 (本) |
最大引張荷重 (kN) |
許容引張荷重 (kN) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| ハンマー ドリル |
コア ドリル |
長期 | 短期 | |||||||
| D10 | 13×90 | 7 | 55 | 38.5 | 36.8 | 12.4 | 18.6 | |||
| M10 | W3/8 | 12×90 | 6 | 7 | 65 | 55 | 12.3 | 18.4 | ||
| D13 | 16×100 | 9 | 43 | 72.3 | 67.5 | 15.5 | 23.3 | |||
| M12 | W1/2 | 14×100 | 9 | 8 | 43 | 48 | 15.2 | 22.9 | ||
| D16 | 20×130 | 18 | 21 | 106 | 101 | 26.1 | 39.1 | |||
| M16 | W5/8 | 18×130 | 16 | 18 | 24 | 21 | 25.7 | 38.6 | ||
| D19 | 24×160 | 32 | 12 | 146 | 136 | 39.4 | 59.1 | |||
| M20 | W3/4 | 23×160 | 33 | 39 | 11 | 10 | 39.2 | 58.8 | ||
| D22 | 28×180 | 50 | 7 | 205 | 165 | 50.1 | 75.1 | |||
| M22 | W7/8 | 26×180 | 49 | 51 | 7 | 7 | 49.6 | 74.4 | ||
| D25 | 32×200 | 72 | 5 | 252 | 217 | 62.1 | 93.1 | |||
| M24 | W1 | 28×200 | 64 | 55 | 6 | 7 | 61.0 | 91.5 | ||
- ※許容引張荷重は上記穿孔条件における当社算定式を用いたFc=21N/mm²の場合のコンクリート破壊により決まる算定値です。
- ※M24およびD25より大きいサイズについてはメーカーまでお問合せください。
- ※最大引張荷重は異形棒鋼SD345（D10のみSD295A）での公的機関試験値で、規格値ではありません。(JCAAあと施工アンカー試験方法による。）
- ※必要樹脂量はロス率20％での計算値です。
可使時間と硬化時間
| 温度 | -10℃ | -5℃ | 0℃ | 5℃ | 10℃ | 20℃ | 30℃ | 35℃ |
|---|---|---|---|---|---|---|---|---|
| 可使時間 | 120分 | 90分 | 45分 | 25分 | 15分 | 6分 | 3分 | 2分 |
| 硬化時間 | 36時間 | 24時間 | 12時間 | 4時間 | 3時間 | 2時間 | 1時間 | 45分 |
- ※可使時間：注入開始（2液混合された時）から硬化反応が始まるまでの時間
- ※硬化時間：注入開始から荷重がかけられるまでの時間
- ※可使時間内にボルトまたは、異形棒鋼の埋め込みを終了してください。
- ※可使時間から硬化時間の間はボルトまたは異形棒鋼に触れないでください
