打込み式接着系あと施工アンカー
ボルトメイト®HC
JCAA製品認証取得商品
建設物価
概要
ハンマーで簡単施工
スチレンフリーエポキシアクリレート樹脂カプセルアンカー
ボルトメイトHCは、スチレンフリーエポキシアクリレート樹脂の採用と構造の見直しにより、環境や人体に優しく、固着力・施工性・貯蔵安定性に優れた、ダブル溶閉タイプの打込み型の接着系アンカーです。ガラスカプセル自体に使用期限年月を印字しているため、品質管理が容易です。
特長
- スチレンフリー樹脂を使用し、施工時の嫌な臭いが少なく、人体や環境に優しい製品です
- エポキシアクリレート樹脂の採用により、強固な固着力と耐アルカリ性に優れます
- ダブル溶閉タイプの採用により、貯蔵安定性に優れます
- 打撃抵抗が小さく、ハンマーの打撃により、簡単に施工できます
- ボルト・異形棒鋼は寸切りのまま施工できます
- 変形アンカー筋(コ，L，U字型等)も施工できます
- JCAA（一般社団法人日本建設あと施工アンカー協会）の製品認証を取得しています
- 1つの孔にカプセル2本使用まで適用可能です
- 硬化剤をガラス管の外側に塗布したりしていない為、輸送時に硬化剤の欠けなどがおきません

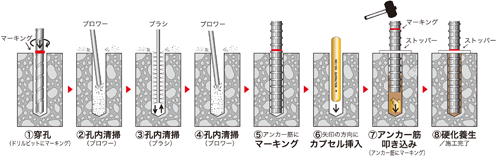

施工手順
施工手順動画
適用例
差筋、パイプ支持、L型、U型筋、コンクリート型枠止め、コンクリートブロック補強、車止め、機械基礎、フェンス等の取付け等
規格・特性
品番/規格
| ボルトメイトHC | アンカー筋 | 基準穿孔条件 | 最大引張荷重(kN) ※Fc=21N/mm² |
許容引張荷重(kN) ※Fc=21N/mm² |
||||
|---|---|---|---|---|---|---|---|---|
| 品番 | 外径×長さ(mm) | 容量(ml) | 径(mm) | 深さ(mm) | 長期 | 短期 | ||
| HC-10N | 10.75×89 | 6 | D10 | 12.5 | 90 | 36.8 | 9.1 | 13.7 |
| M10,W3/8 | 12 | |||||||
| HC-13N | 13.0×110 | 11.2 | D13 | 16 | 110 | 80.6 | 13.7 | 20.6 |
| M12,W1/2 | 15 | |||||||
| HC-16N | 16.75×125 | 20 | D16 | 20 | 140 | 116 | 22.2 | 33.3 |
| M16,W5/8 | 19 | |||||||
| HC-19N | 20.5×155 | 40.7 | D19 | 25 | 170 | 167 | 32.9 | 49.4 |
| M20 | 24 | |||||||
| W3/4 | 23 | |||||||
- ※最大引張荷重は基準穿孔条件における異形棒鋼を使用した場合の公的機関試験値であり、規格値ではありません。(JCAA あと施工アンカー試験方法による)
- ※許容引張荷重は、自社計算式に基づく基準施工条件における異形棒鋼を使用した場合のコンクリート破壊により決まる算定値です。アンカー筋の許容荷重と比較の上、弱い方を許容荷重としてください。
- ※JCAA製品認証取得商品です。製品認証の内容については、営業担当にお問い合わせください。
硬化時間
ボルトメイトHCの硬化する時間は、温度によって異なります。ご使用の際は、下表をご参照ください。
| 温度（℃） | -10 | -5 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 硬化時間（分） | 396 | 252 | 126 | 66 | 42 | 30 | 21 | 17 | 13 | 8 | 6 |
- ※低温時には打設抵抗が大きくなりますので、カプセルを温めて使用することをお勧めします。（ただし、40℃以上には絶対にしないでください）

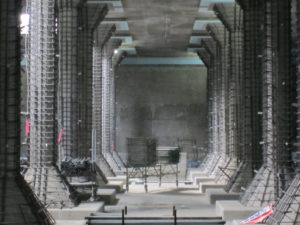

施工事例
