概要
薄くて高剛性のため躯体面にフィットし、
はく落防止が可能です。
ハードメッシュは、FRP格子筋とガラスメッシュを一体化させたトンネル小片はく落対策工対応用のメッシュ材です。トンネル覆工コンクリートの表面に固定させることで、より小さなコンクリート片の落下を防止します。
その他の災害応急復旧・国土強靭化対策工法・資材はこちらをご覧ください。
特長
- FRP格子筋が炭素繊維製グリッドであるため、薄くても剛性に優れています
- ガラスメッシュを一体化しているため、小さなコンクリート片のはく落も防ぎます
- 専用ワッシャーに開口部を設けているため、設置後にアンカー近傍の躯体の確認が可能です

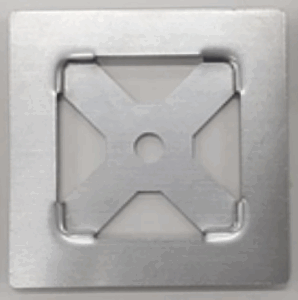

HM専用ワッシャー

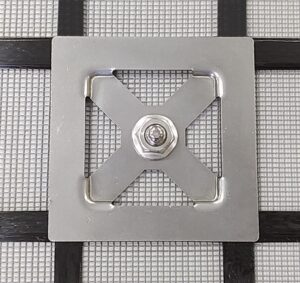

固定方法
- ハードメッシュの固定には、専用ワッシャーと拡張アンカーを使用してください。
- ハードメッシュの標準固定ピッチは500mmです。
- 継ぎ手部は1マス部を重ねて設置してください。

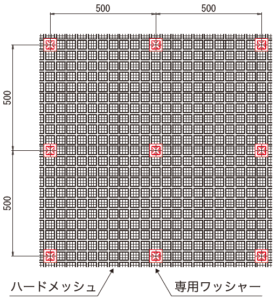

標準設置図
【注意事項】
- 拡張アンカーの穿孔径は必ず厳守してください。アンカー強度に大きく影響します。穿孔深さについても、短い場合はアンカー強度に影響しますので、注意してください。
- 推奨トルク値でナットを締め付けてください。
- グリッド部の端部や専用ワッシャーの端部は切れやすいため、取り扱い時は手袋を着用してください。
規格・特性
規格
ハードメッシュ
| 品番 | 断面積 (mm2) |
引張強度 (N/mm2) |
引張弾性率 (kN/mm2) |
引張耐力 (kN/筋) |
引張剛性 (kN/筋) |
筋ピッチ (mm) |
|---|---|---|---|---|---|---|
| HM-C11 | 11.1 | 1,200 | 95 | 13.3 | 1,054 | 50×50 |
| HM-C22 | 22.2 | 26.6 | 2109 |
拡張アンカー
| 品番 | 寸法 (mm) |
材質 | 穿孔径 | 穿孔深さ | 推奨トルク値 | 備考 |
|---|---|---|---|---|---|---|
| MS-670LN | M6×70 （全長） |
SUS304 | 6.4mm | 65mm 以上 |
8～10N・ｍ | 緩み止め ナット付き |
HM専用ワッシャー
| 品番 | 寸法 (mm) |
材質 | 備考 |
|---|---|---|---|
| HM-W75*1.5 | 75×75×1.5t | SUS304 | 開口部付き |
- ※拡張アンカーについては、穿孔深さの都合上、長さを変える必要がある場合はご相談ください。
- ※荷姿…拡張アンカー：100本/箱、HM専用ワッシャー：100枚/箱
性能
| はく落対策性能 | 延焼性・自己消火性 | 発生ガスの 安全性 |
|||||
|---|---|---|---|---|---|---|---|
| 引抜き性能 （ネット系・樋系工法） |
結果 | 延焼範囲 | 試験体 左右方向 |
230mm | マウス 行動停止時間： 14.6分 |
||
| 荷重変位 | 荷重0.5kN時 | 44.6mm | 試験体 上端方向 |
185mm | |||
| 延焼時間 | 燃焼時間 | 10分 | |||||
| 延焼時間 | 0秒 | ||||||
- ※NEXCO試験方法（引抜き性能試験法737-2011、延焼性・自己消火性 試験法738-2011）による。
- ※発生ガスの安全性については、建築基準法にある「避難上有害な煙又はガスを発生しないこと」が確認できる試験方法。
