FRP格子筋
FFグリッド
概要
軽量で腐食の心配のないFRP格子筋
鉄筋と同様の補強効果が期待できる

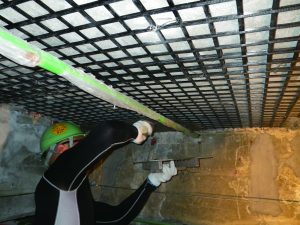

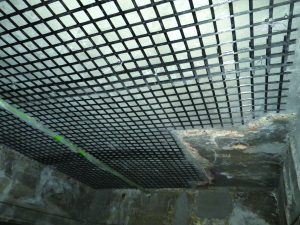

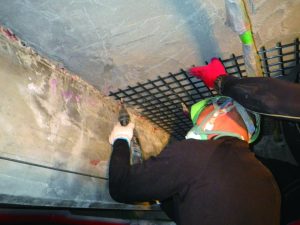

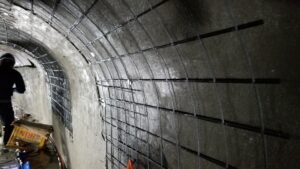

FFグリッドは、カーボン繊維等の高性能連続繊維をビニルエステル樹脂に含浸させ、格子状に成形したコンクリート構造物の補修・補強用FRP格子筋です。既設コンクリート躯体に特殊ポリマーセメントモルタル等で一体化させることで鉄筋と同様の補強効果が期待できます。
特長
軽量
使用材料の比重が鉄に比べ非常に小さいため、軽量です。
施工性
運搬が容易で、重機が不要です。
高強度
高強度の連続繊維を格子状に成形しており、鉄筋と同様の補強効果が期待できます。
耐腐食性
厳しい腐食環境下にあっても錆びません。
規格・特性
性能
| 品名 | 品番 | 繊維の種類 | 公称断面積 (ｍｍ２) |
引張強度 (N/ｍｍ２) |
引張弾性率 (N/ｍｍ２) |
格子間隔 タテ×ヨコ(ｍｍ) |
|---|---|---|---|---|---|---|
| FFグリッド | CG4 | 高強度炭素繊維 | 4.4 | 1,400 | 100,000 | 50×50 |
| CG6 | 6.6 | 50×50 100×100 |
||||
| CG13 | 13.2 | |||||
| CG17 | 17.5 | |||||
| CG26 | 26.4 |

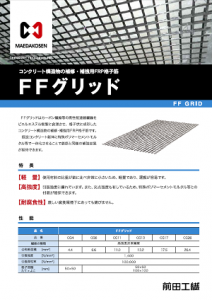

関連カタログダウンロード
