流出油拡散防止フェンス
OKオイルフェンス
- 海洋汚染防止法 適合品
- 国土交通省型式承認品
建設物価
概要
海洋環境の油汚染を防止
型式承認を受けたタイプもラインナップ
OKオイルフェンスは、国土交通省から型式承認を受けた法令A型およびB型、緊急用や常設用など幅広いラインナップをご用意しています。円形フロートの採用で、波乗り性に優れています。接続部にはJIS協会（F9900-2）の規格に適合したファスナーおよびシャックルを使用しています。

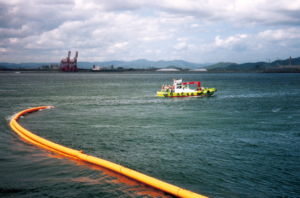

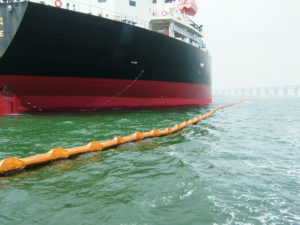

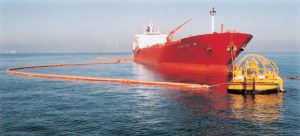

主な設置場所
油所・油槽所などの油保管施設、タンカーおよびその係留施設付近の港湾・海岸、事故により流失油が発生した現場など

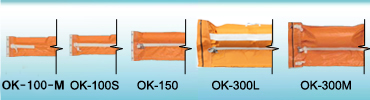

法令A・Bの形状
OKオイルフェンスの接続方法
OKオイルフェンスの接続方法
その他の災害応急復旧・国土強靭化対策工法・資材はこちらをご覧ください。
規格・特性
| 品番 | フロート径 （mm）以上 |
水面下 （mm） |
長さ （ｍ） |
質量 （kg/スパン） |
梱包寸法 縦×横×高さ（cm） |
接続方法※2 | 用途 |
|---|---|---|---|---|---|---|---|
| OK-100-M | 100※1 | 200 | 20 | 22 | 55×70×40 | B | 簡易型・緊急用 |
| OK-100S | 100※1 | 200 | 23 | 55×70×40 | B | ||
| OK-150 | 150 | 300 | 38 | 65×100×65 | B | ||
| OK-200M | 200 | 300 | 60 | 110×85×85 | F | 法令A型 | |
| OK-300M | 300 | 400 | 72 | 115×150×95 | F | 法令B型 | |
| 以下受注生産品 | |||||||
| OK-300L※3 | 300 | 400 | 20 | 82 | 125×120×95 | F | 法令B型 |
| 充気式OK-300AIR | 300 | 400 | 70 | 70×120×30 | F | ||
| OK-400 | 400 | 500 | 150 | F | 常設用 | ||
| OK-450 | 450 | 700 | 200 | F | 準C型 | ||
| OK-600 | 600 | 800 | 240 | F | 準D型 | ||
- ※1 OK-100-M、OK-100Sのフロートは、50ｍｍ幅×100ｍｍ高さ×550mm長さの直方体です
- ※2 接続方法：B＝ボルト止め方式、F＝ファスナー方式
- ※3 OK-300Lは、フロート部の擦れ防止対策としてフロート部側面に保護ベルトが付いています。
- ※質量および梱包寸法は参考値です
- ※上記以外の規格・仕様については、お問い合わせ願います
OKオイルフェンスの強度（法令A型、B型）
| 型式 | 型式番号 | 品番 | 引張強さ（本体布生地） | 引張強さ（テンションベルト） | 測定法 | ||
|---|---|---|---|---|---|---|---|
| JIS基準値 （N/cm） |
当社管理値 （N/cm） |
JIS基準値 （kN） |
当社管理値 （kN） |
||||
| 法令A型 | 第P-622号 | OK-200M | 294 | 450(1350N/3cm) |
29.4/本以上 19.6/本以上 |
50X1本 | JIS F 9900-1 |
| 法令B型 | 第P-370号 | OK-300L | |||||
| 第P-634号 | OK-300AIR | 300(900N/3cm) | 45X2本 | ||||
| 第P-611号 | OK-300M | 450(1350N/3cm) | 50X1本 | ||||
| 第P-612号 | OK-300BT | 50X2本 | |||||
