河川護岸用ブロックマット

シビックマット®

  • Naturnaher Wasserbau製品
  • 美しい山河を守る災害復旧基本方針準拠 シート系護岸工法資材
  • 護岸ブロック水理特性値証明書取得製品
  • 2022年度 グッドデザイン賞受賞(防災タイプ)
NETISCB-030077-V(掲載期間終了)

設計比較対象技術

建設物価
シビックマット®

概要

幾何学模様の
河川護岸用ブロックマット

シビックマットは、ポリエステル製不織布のフィルターシートに、コンクリート製ブロックを配置・固定した河川護岸用ブロックマットです。のり面に敷設することにより斜面の安定を図り、美しい幾何学模様の護岸を構築。覆土し緑化することも可能です。また、用途に応じて「防災タイプ」も取り揃えております。

その他の災害応急復旧・国土強靭化対策工法・資材はこちらをご覧ください。

災害応急復旧・国土強靭化対策 資材・工法

特長

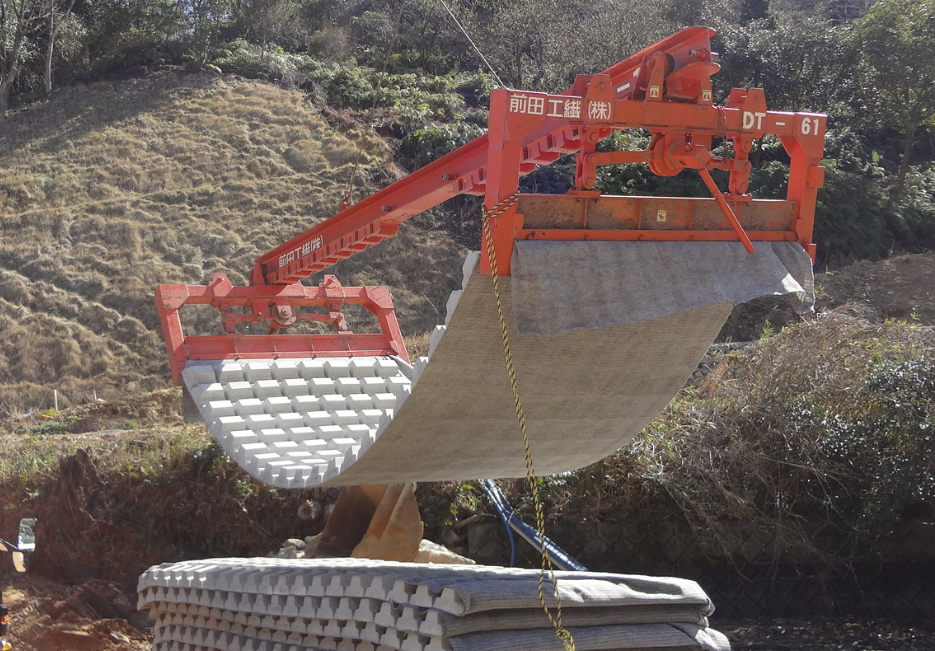

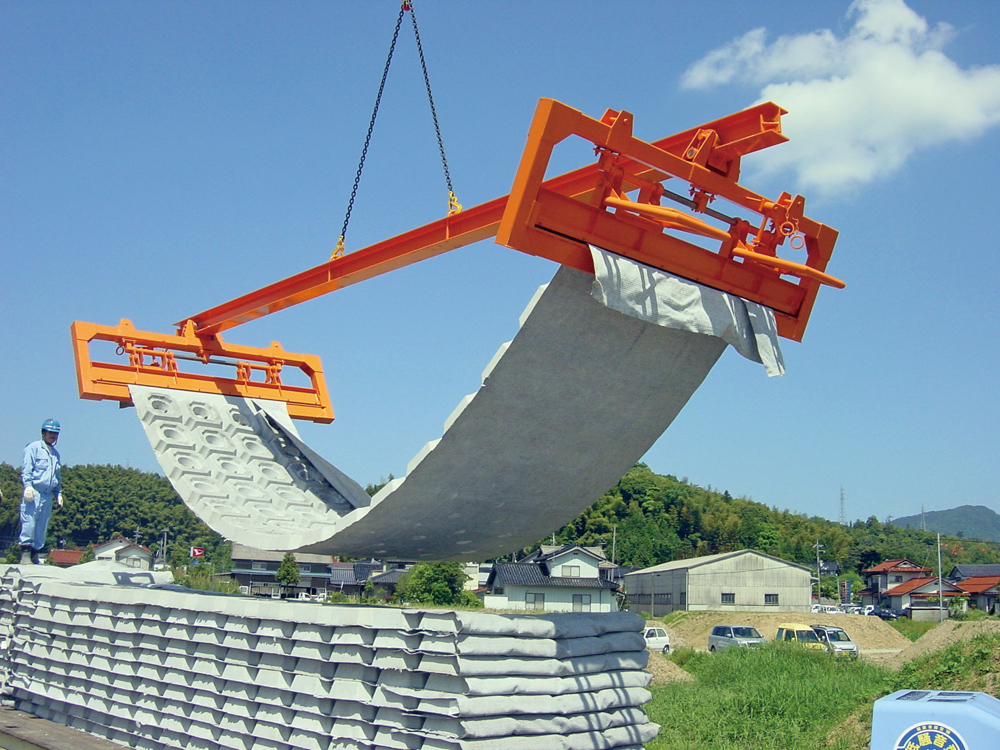

  • スピーディーな施工:吸出し防止材の敷設とブロックの設置を同時に行えるため、迅速な施工が可能です
  • 侵食防止工:コンクリートブロックの形状により流水が低減され、また、吸出し防止機能を有するシートをコンクリートブロックで抑えているため侵食防止工に最適です
  • 緑化可能:ブロック間や開口部に覆土または客土を行うことによって、植生が可能です
  • シートとブロックの固定機構:フィルターシートは、特殊な構造をしており、コンクリートの硬化によって、シートとブロックが強固に固定されています

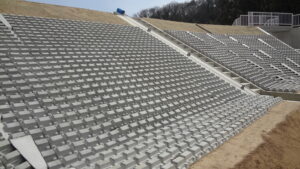

  • シビックマット特有の幾何学模様が足掛けとなり、階段の機能を有します

防災タイプ

  • 安全に配慮:ブロックは、手で掴みやすく、足を掛けやすい形状をしているため、万が一池に人が落ちても這い上がりやすくなっており、安全に配慮しています
  • 雑草抑制効果:隣り合うブロックに隙間が少なく、のり面がブロックで覆われるため、雑草抑制効果が期待できます  ※ブロック目地に土や種子が溜まる場合等、現地の環境によっては雑草が生える可能性があります

規格・特性

製品規格

  標準タイプ 防災タイプ
品番 L-CVM01-4-160*600 S-CVM01-4-160*600 L-PCVM01-160*600 S-PCVM01-160*600
 製品寸法
幅×長さ
(mm)
1600×6000

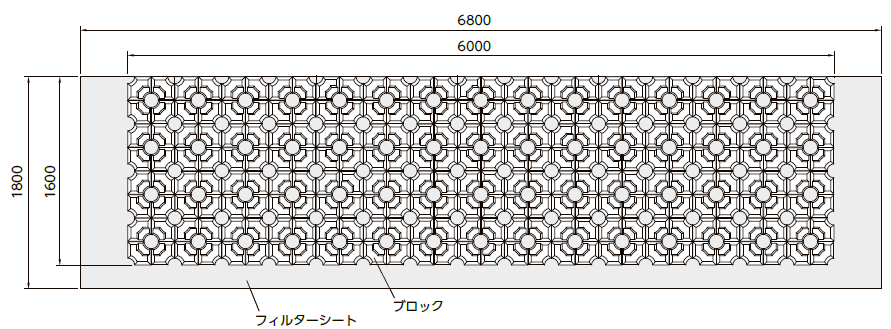

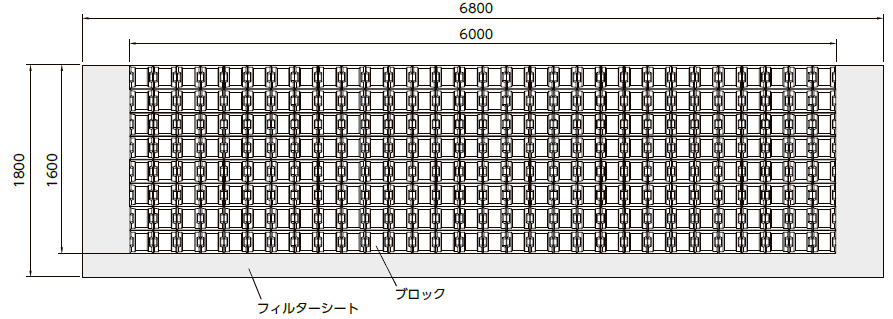

寸法図

●標準タイプ

●防災タイプ

ブロック規格

  標準タイプ 防災タイプ
品番 L-CVM01-4-160*600 S-CVM01-4-160*600 L-PCVM01-160*600 S-PCVM01-160*600

寸法
縦×横×高さ
(mm)
195×195×100 195×195×55 197×197×100 197×197×55
圧縮強度
(N/mm2
18以上
製品単位
質量
(kg/m2
125以上 85以上 125以上 80以上
1枚あたり
質量
(t/枚)
約1.2 約0.82 約1.2 約0.77
ブロック
個数(個/m2
25
フィルター
シートとの
付着強さ
(N/個)
500以上

フィルターシート規格

素材 引張強さ:タテ方向(kN/5cm)
ポリエステル 2.94以上

※ブロック形状は、予告なく一部変更となる場合があります。あらかじめご了承ください。
※混和材としてフラアッシュ、高炉スラグを使用している地域があります。
※防災タイプは、ため池への転落事故等の緊急時を想定した形状としています。別途、事故防止のための進入防止柵や警告看板等の設置をご検討ください。

関連カタログダウンロード

図面・技術資料等ダウンロード

名称 ファイル
【図面】シビックマット 標準タイプt=55mm ダウンロード
【図面】シビックマット 標準タイプt=100mm ダウンロード
【図面】シビックマット 防災タイプt=55mm ダウンロード
【図面】シビックマット 防災タイプt=100mm ダウンロード
