概要
がんぐりまっとの自然石と植生が自然豊かな河川護岸をつくります
がんぐりまっとは、地盤追従性に優れたポリエステル繊維のジオテキスタイル製基盤シートに、金属アンカーにより自然石を固定した河川護岸法覆工材料です。護床工として使用しても流速の低減効果、魚類生態系の保全がはかれます。周囲の景観に調和した緑化も可能で、自然の川が持つ構造的な多様性を尊重した河川環境の整備・保全に最適です。
特長
- 自然石とジオテキスタイルを金属アンカーと樹脂の注入により一体化した製品で、耐久性・強度ともに優れています
- ポリエステル製の基盤シートは、腐食・錆びの心配がありません
- 基盤シートであるジオテキスタイルはフレキシブルな素材であるため地盤追従性に優れています
- 自然石の隙間に覆を行うことで、植生繁茂が期待できます
- 従来の空石張り工法と比較し施工速度が早く省力化が期待できます
- 石材形状は玉石・割石に限らず固定・設置することができ、階段タイプの敷設も可能です
適用例

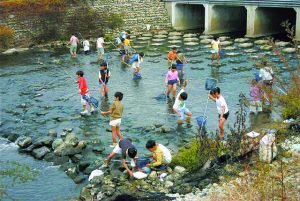

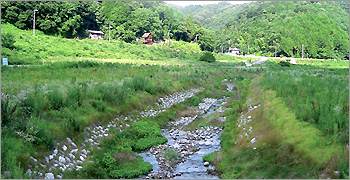

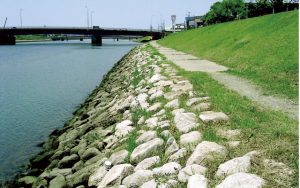

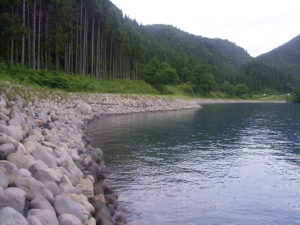

自然河岸の形成・自然植生・親水護岸の形成を目的とした法覆い工
局所洗掘の防止・生態系の保全・流速低減効果を目的とした護床工
規格・特性
品番/規格
| 品番 | 幅×長さ(mm) | 石材質量(kg/m2) |
|---|---|---|
| ZG-200 | 2000×2000 | 200以上 |
| ZG-250 | 250以上 | |
| ZG-300 | 300以上 | |
| ZG-350 | 350以上 |
- ※階段タイプおよび平石タイプは別途ご相談下さい
- ※河川の勾配・流速等により必要な護岸重量条件が異なります
状況に応じた護岸重量、寸法変更にも対応します。別途ご相談ください
結束部材・固定ピン
| 結束部材 | ||
|---|---|---|
| 品名 | 結束ロープ | 固定ピン |
| 品番 | ROPE-ESBK-D6-050M-SC | ZG-F13*400-ZN |
| 規格(mm) | エステル黒ø 6×500 | ø 13×400L HDZ-55 |
| 引張強さ(kN) | 2.8以上 | – |

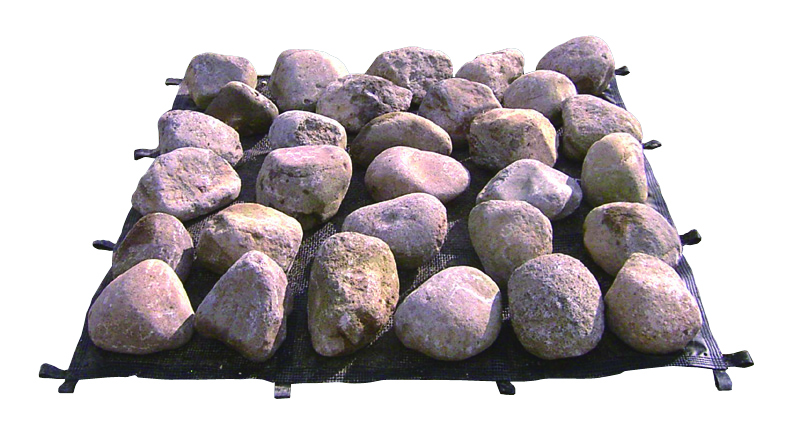

自然石取付けマット
| 部材 | 規格(mm) | 材質 |
|---|---|---|
| 金属アンカー | ø 6×L 50 | 芯材打込み式・たたき込み式 |
| 爪付きプレート | 100×100 | 亜鉛メッキ・ステンレス |
| クッション材 | 150×150 | ポリエステル製不織布 |
自然石取付けマット（下面から）
がんぐりまっと 石材引抜強さ試験結果
| 試験法 | 引抜強さ |
|---|---|
| 金属アンカーの引抜試験(kgf) | 500以上 |
| 石材の引張試験(kgf) | 500以上 |
基盤シート
| 部材 | 目合い(mm) | 引張強さ(kN/m) | 破断伸び率(％) |
|---|---|---|---|
| ポリエステル繊維 | 10～15 | 39.2以上 | 22以下 |
- ※試験方法は JIS Ｌ1096に準ずる。
- ※目合いは参考値です。
