概要
海や湖沼など、波浪の影響が懸念される場所での
使用が可能な袋材
パワフルユニットは、ポリエステル繊維を使用した、極太ラッシェル網地による袋材です。網地が太いため、耐久性に優れています。
海岸堤防の根固め、海岸護岸などの緊急時の水防資材としてお使いいただけます。
また、海岸のみならず、砂礫の移動による摩耗が懸念される河川においても高い耐久性を有しています。
その他の災害応急復旧・国土強靭化対策工法・資材はこちらをご覧ください。
特長
- 中間口絞りロープを結束させることにより中詰材を拘束することができ、波浪による中詰材の移動が低減され、網地の摩耗が減り、耐久性が向上します。
- 極太ラッシェル網地を採用しているため、破断しにくい袋材です。
- 素材は全て化学繊維を使用しているため、錆びによる劣化はありません。
- 根固工に必要な屈撓性があるため、底面変動への追従性があります。また、間詰工に必要な空隙へのなじみも併せ持っています。
- 網地の目合いが38～60mm であり、水生生物の出入りがしやすく、新たな生育環境の場になります。
- 中詰材には、現地発生材（玉石、割栗石、割石）及びコンクリート塊などを使用します。
グリーンインフラの概念にも適合する製品です
適用例
洋上風力発電設備における根固め
のり面保護材として使用
施工後
施工後

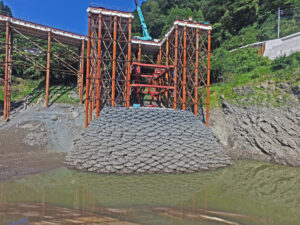

仮設道路として使用（国道6号 旭高架橋）
施工後
拘束タイプ
規格・特性
品番・規格表
| タイプ | １t用 | ２t用 | ３t用 | ４t用 | ６t用 | ８t用 | 10t用 | 12t用 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 品番 | FPU-10 | FPU-20 | FPU-30 | FPU-40 | FPU-60 | FPU-80 | FPU-100 | FPU-120 | ||
| 寸法 | W （mm） |
1800 | 2000 | 2400 | 2600 | 3000 | 3000 | 4400 | 4500 | |
| H （mm） |
1700 | 2000 | 2100 | 2300 | 3200 | 3300 | 3000 | 3300 | ||
| 形状 | 袋（１重） | |||||||||
| 網地 | 素材 | ポリエステル製ラッシェル網（黒原着） | ||||||||
| 構成 （dtex） |
1670×80本 | 1670×128本 | 1670×203本 | 1670×230本 | ||||||
| 目合い※1 （mm） |
55 | 50 | 38 | 55 | 60 | |||||
| 引張強さ （N/ 本） |
2700 以上 | 4000 以上 | 6300以上 | 7500以上 | ||||||
| 伸び率 （％） |
30 以上かつ50 以下 | 30 以上かつ60 以下 | 20 以上かつ50 以下 | |||||||
| 吊り ロープ※2 |
引張強さ （kN） |
12 以上 | 22 以上 | 46.7 以上 | ||||||
| 伸び率 （％） |
40 以下 | |||||||||
| 口絞り ロープ |
引張強さ （kN） |
3.5 以上 | 12 以上 | 45以上 | ||||||
| 伸び率 （％） |
40 以下 | |||||||||
| 底縛り ロープ |
引張強さ※4 （kN） |
12 以上 | 22 以上 | |||||||
| 伸び率 （％） |
40 以下 | |||||||||
| 中詰材 | 玉石、割栗石、割石、コンクリート塊 （100mm～人頭大程度の粒径）等 |
|||||||||
|
容量 |
Φ100～ 150㎜ |
約0.62 | 約1.25 | 約1.90 | 約2.50 | 約3.75 | 約5.00 | 約6.25 | 約7.50 | |
| Φ150～ 200㎜ |
約0.77 | 約1.54 | 約2.31 | 約3.08 | 約4.62 | 約6.15 | 約7.69 | 約9.23 | ||
| 質量（t） | 約1 | 約2 | 約3 | 約4 | 約6 | 約8 | 約10 | 約12 | ||
| 製品重量（kg） | 6.9 | 8.4 | 15.1 | 16.4 | 46.0 | 50.0 | 62.0 | 69.0 | ||
- ※1 目合いは参考値です。 ※2 FPU-10～80は吊り点数6本、FPU-100，120は吊り点数8本となります。
出来形参考表
| タイプ | １t用 | ２t用 | ３t用 | ４t用 | ６t用 | ８t用 | 10t用 | 12t用 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 品番 | FPU-10 | FPU-20 | FPU-30 | FPU-40 | FPU-60 | FPU-80 | FPU-100 | FPU-120 | ||
| 直径 （mm） |
1500 | 1800 | 2200 | 2400 | 2800 | 3000 | 3300 | 3600 | ||
| 高さ （mm） |
600 | 700 | 750 | 850 | 950 | 1050 | 1050 | 1300 | ||
| 外周高さ （mm） |
400 | 450 | 500 | 550 | 700 | 750 | 800 | 850 | ||
- ※上記の出来形寸法は、中詰材に割栗石150～250mm を入れた場合の参考値です。現場によって石の形状、比重、粒径などが異なるため、直径、高さも変わります。また、段積みする場合には、重量や積み方により、表中の高さが低くなることが予想されるため、現場ごとに調整が必要です。
施工事例
関連カタログダウンロード
図面・技術資料等ダウンロード
施工手順書
ボトルユニット・パワフルユニット
