ベントナイト系遮水シート（ニードルパンチタイプ）
テクトシール
- 日本遮水工協会 製品認定審査証明取得品 日遮協製認 第D16108号
建設物価
概要
作業性に優れ、
環境にも配慮した遮水シートです
テクトシールはため池、公園池、汚染水対策等に利用され、天然素材の防水材として高い信頼を得ています。

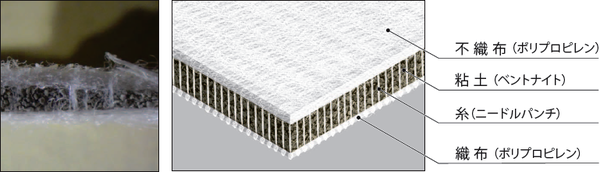

テクトシールの構造
テクトシールは、顆粒状のベントナイトを充填させ、ポリプロピレン織布とポリプロピレン不織布で挟み、ニードルパンチ加工によって一体化したシートです。
ベントナイトの主成分であるモンモリロナイトは、水分を吸収し膨潤することにより、水や化学薬品に対して高い不透水性を示します。
特長
- 安定した遮水性能
ベントナイトは長い年月をかけて生成された天然素材であるため、遮水材の劣化がありません。 - 膨潤性
覆土などによる拘束条件下では、ピンホールのような小さな穴ができても、水和膨潤作用によりベントナイトが隙間を埋め漏水を防ぎます。 - 高い拘束力
ニードルパンチ加工によってベントナイトを確実に拘束し、さらに高い内部摩擦角とせん断強度を発揮します。また、シート全面に加工されたニードルパンチは、ベントナイトのシート内での偏りや流出を防ぎます。 - 施工が容易

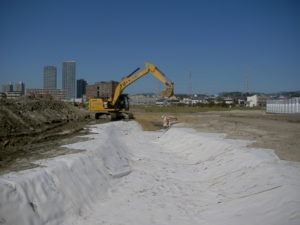

ロール状の巻物で、敷設が容易です。均一な遮水層を形成するために必要なベントナイト量を維持しつつ、軽量化された製品でハンドリングが良好です。
規格・特性
| 項目 | 数値 | |
|---|---|---|
| 幅（m） | 2.5 , 5.1 | |
| 長さ（m） | 40 , 20 | |
| 厚さ＊（mm） | 6 | |
| 重量 | ベントナイト（kg/m2） | 4.0 |
| 全体（実測値）＊（kg/m2） | 4.8 | |
| 透水係数（m/s） | 5.0×10-11以下 | |
| 膨潤力（ml/2g） | 24以上 | |
| 引張強さ（kN/m） | たて 10以上 | |
| よこ 10以上 | ||
＊参考値
