排水材（高耐圧型）
エンドレンマット®リブ型
- Geocomposite製品
建設物価
概要
リブ型構造が通水断面を確保する
多用途排水マット
エンドレンマットリブ型は、高密度ポリエチレン製のリブ型構造体を、透水フィルター等でくるんだ板状排水材です。標準型のCタイプと不透水シートで下面を覆ったCFタイプの2種類があります。
特長
- リブ構造が優れた耐圧性を発揮し、通水断面を確保します
- 透水フィルターが土粒子の侵入を防ぎ、目詰まりを防ぎます
- 引張強度、剛性があり、盛土の補強効果もあります
- 運搬、敷設、取り付け等が容易で施工性が良好です
適用例
- 野球場、校庭等のグラウンド排水

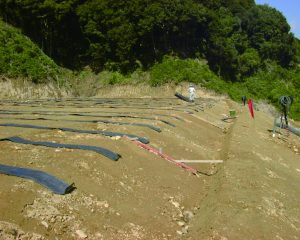

- 盛土内排水

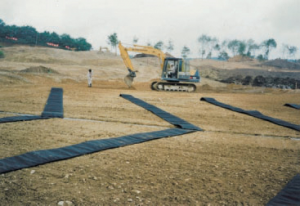

盛土内水平排水
規格・特性
品番/規格
| 品番 | 厚さ(w)(mm) | 幅(t)(mm) | 長さ(m) | 透水面 | |
|---|---|---|---|---|---|
| C | R‐5×300C | 5 | 300 | 20 | 両面 |
| R‐5×600C | 5 | 600 | |||
| R‐7×300C | 7 | 300 | |||
| R‐7×600C | 7 | 600 | |||
| R‐10×300C | 10 | 300 | |||
| R‐10×600C | 10 | 600 | |||

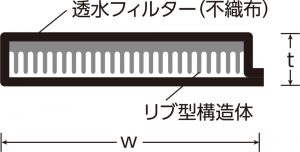

| Cタイプ 模式断面図 |  |
||||
| CF | R‐5×300CF | 5 | 300 | 20 | 片面 |
| R‐5×600CF | 5 | 600 | |||
| R‐7×300CF | 7 | 300 | |||
| R‐7×600CF | 7 | 600 | |||
| R‐10×300CF | 10 | 300 | |||
| R‐10×600CF | 10 | 600 | |||

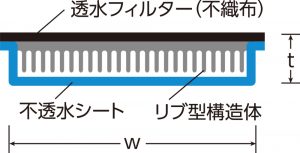

| CFタイプ 模式断面図 |  |
||||
