概要

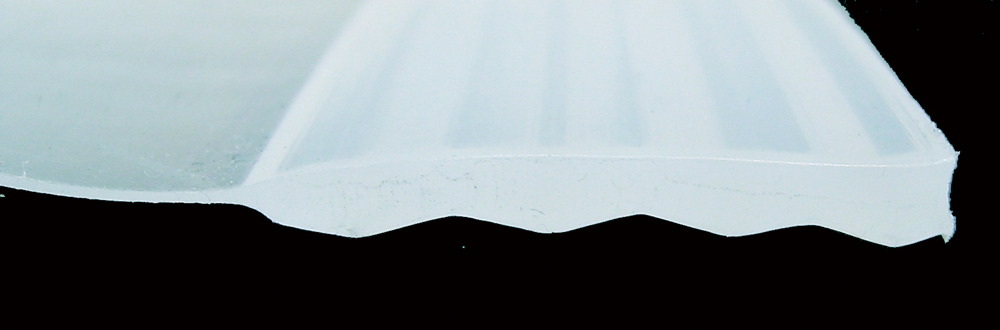

モノドレンRBは、トンネルアーチ部用に開発された排水材です。
通水量を確保するためのリブ構造と釘で固定するための耳部を一体成形したことにより、排水機能と作業性を向上させました。
特長
- 排水部がリブ構造のため、遊離石灰の付着による目詰まりがほとんどありません。
- 端部に取付け用の耳部を一体化したことで、釘打による取付けが簡単にできます。
- 1m間隔で検尺ラインがあり、取付け後に使用量が確認できます。
(ラインを2本入れているため、ラインの間で切断を行えば端末のラインからも検尺可能です。) - はさみで簡単にカットできるポリエチレン製です。
- 厚さが薄いため、NATMシート取付けの妨げになりません。
- RB-3050FTは、背面平滑型トンネルライニング工法（FILM）対応型に改良されました。

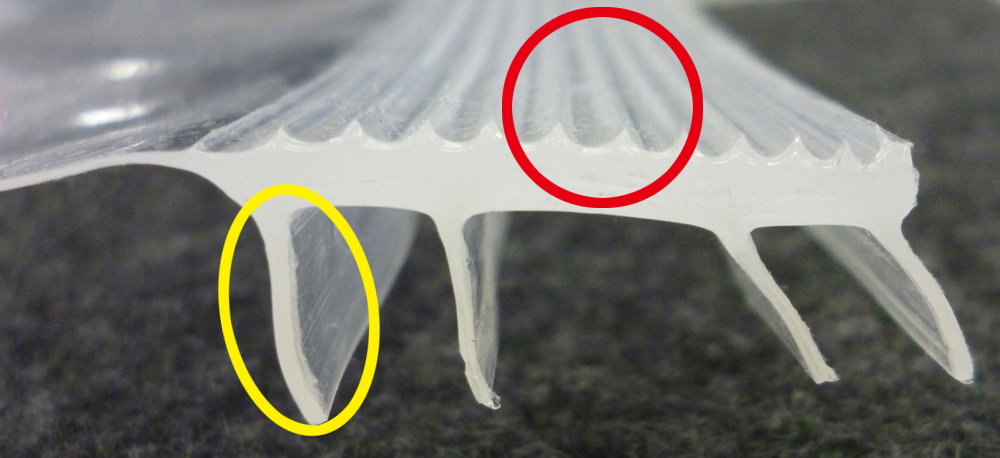

- 流入防止用フィンをつけることで、排水材内部への裏込め充填材（モルタル）の流入を低減します。（RB-3050FT）
- リブ構造部の背面に突起部を一体成型したことで、裏込め充填モルタルとの付着性を付与しました。（RB-3050FT）
- 釘ズレ防止用タテ溝の付与により、釘打ち時の釘ズレを防止します。（RB-3050FT）
背面突起部
モルタル付着性

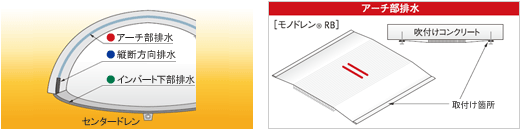

適用例
NATM工法使用例
モノドレンRB
| 使用例 | 品番 | 厚さ (mm) |
幅(リブ構造部) (mm) |
全幅(参考値) (mm) |
長さ (m) |
フィン有無 |
|---|---|---|---|---|---|---|
| アーチ部排水 | RB-3060 | 6.0 | 300 | 600 | 20 | 無 |
| RB-3050FT | 500 | 有 |
モノドレン
| 使用例 | 品番 | チューブ径 (mm) |
チューブ 本数 |
厚さ×幅 (参考値) mm |
透水フィルター | 備考 |
|---|---|---|---|---|---|---|
| アーチ部排水 | TK-3NT | 20 | 3 | 23×120 | ネット | 両ヒレベルト付 |
| MK-3NT | 30 | 35×170 | ||||

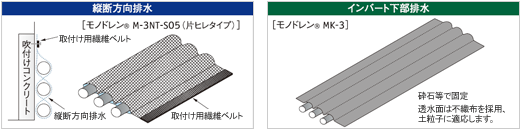

| 断水方向排水 | M-3NT-S05 | 30 | 3 | 35×170 | ネット | 片ヒレ |
| インバート下部排水 | MK-3 | 30 | 3 | 35×170 | 不織布 | ヒレ幅150以上 |
- ※モノドレン（TK-3NT、MK-3NT）の製品図については「モノドレンカタログ」を参照願います。
規格・特性
製品仕様
| 品番 | 厚さ※注1 (mm) |
幅※注2 (mm) |
耐圧性能※注3 75ｋN/m²載荷時 |
耳部形状 |
|---|---|---|---|---|
| RB-3060 | 6 | 300 | 10％以下 |  |
| RB-3050FT |
赤：釘ズレ防止用タテ溝 |
- ※上記値は代表値です。
- 注1：リブ構造部の厚さ
- 注2：リブ構造部の幅 全幅はRB-3060:600mm、RB-3050FT：500mm(参考値)
- 注3：75ｋN/m²載荷時の圧縮率
排水性能
