RRR工法用ジオグリッド
FRグリッド／RRR工法
- Geogrid製品
- 公益財団法人鉄道総合技術研究所 検定品
概要
高強力ビニロン繊維を使用
耐久性に優れた面状補強材

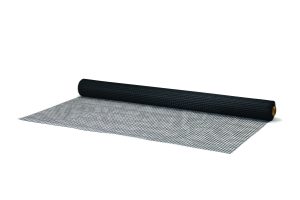

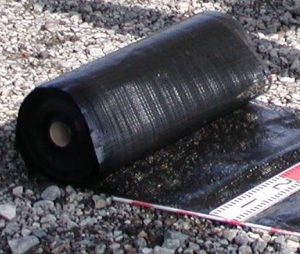

FRグリッドは、高強力ビニロン繊維の格子状編物をコーティングしたジオグリッドです。ジオグリッドによって補強された盛土と剛壁面とによって、のり面を鉛直に構築するRRR-B工法（補強盛土工法）用として開発されました。
鉄道の安全運行を
ジオグリッドで守ります

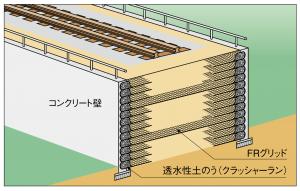

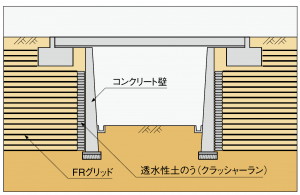

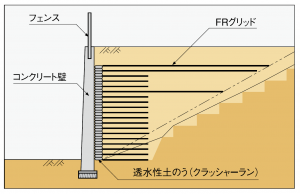

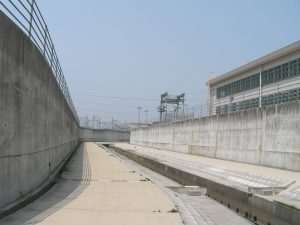

RRR工法は、公益財団法人鉄道総合技術研究所によって開発された補強土工法です。

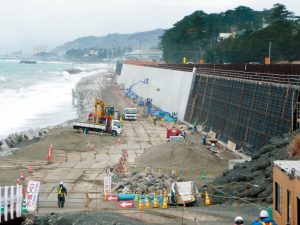

ジオグリッドによる補強盛土を先行して構築し、盛土体および基礎地盤が安定した後に現場打ちのコンクリート壁面を打設します。安全性に優れたコンクリート一体化壁が構築可能です。整備新幹線・在来線および民間鉄道等の実績が多数あります。
特長
- 高強力で、盛土補強材に適しています
- 耐候性、耐薬品性、耐寒・耐熱性に優れています
- 施工時の破損に対して、優れた抵抗性があります
- 地震時の瞬間的な荷重や、くり返し作用する列車荷重に対して十分な強度を保持します
適用例
- 補強盛土工法（RRR-B工法）の面状補強材として
規格・特性
品番/規格
| 品番 | 素材(基布) | 質量(g/m2) | 目合い(mm) | 主方向糸の幅(mm/本) | 幅×長さ(m) |
|---|---|---|---|---|---|
| FR-30W | ビニロン | 320 | 21×15 | 3 | 2×50 |
| FR-60W | ビニロン | 600 | 23×15 | 7 | 2×50 |
- ※目合いは主方向糸間隔×従方向糸間隔
設計値
| 品番 | Ta | Taj | Tai | Tae | Ks |
|---|---|---|---|---|---|
| 製品保証値 (kN/m) |
常時設計強度 (kN/m) |
一時の 設計強度 (kN/m) |
地震時の 設計強度 (kN/m) |
壁面応力計算用 バネ値 (kN/m) |
|
| FR-30W | 41 | 20 | 35 | 35 | 490 |
| FR-60W | 81 | 40 | 69 | 69 | 980 |
- ※上記数値は、（公財）鉄道総合技術研究所にて検定試験した結果です
- ※低減係数αj、αi、αeは製品保証値Taに対する値です
- ※Ksは5％ひずみ値（空気中引張試験から算出）
主要使用資材
RRR工法用部材

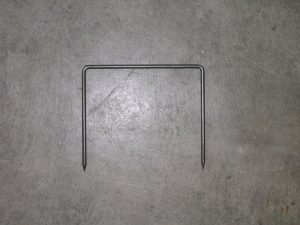

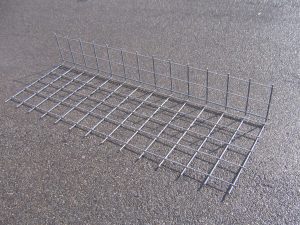

| 標準タイプ溶接金網 | 固定ピン |
 |
 |

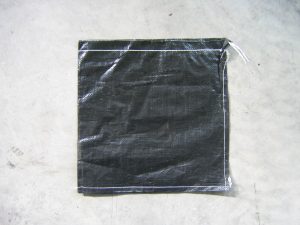

| 排水シート | 排水バッグ |
 |
 |
